Общая информация
Автоматический регулятор напряжения R450 предназначен для управления током возбуждения статорной обомтки возбудителей синхронных генераторов серии LSA с системами возбуждения SHUNT, AREP и PMG. Синхронные генераторы с системами возбуждения AREP и PMG, укомплектованные AVR R450, соответствуют ГОСТ Р 53471-2009. Генераторы трехфазные синхронные мощностью свыше 100 кВт. Общие технические условия.
Данный регулятор напряжения является цифровой микропроцессорной системой и разработан взамен устаревшего аналогового регулятора R448 и имеет те же установочные размеры и электрические подключения. От аналогового предшественника АРН R450 отличается большей надежностью, точностью поддержания напряжения, меньшей скоростью реакции, большим диапазоном настройки стабильности агрегата, возможностью подключения траснформатора тока с различными токами вторичной обмотки.
АРВ R450 имеет высокую стойкость к внешним воздействующим факторами:
- Температура эксплуатации: от - 30° C до + 65° C.
- Температура хранения: от - 55° C до + 85° C.
- Ударные нагрузки на основание: 9 g по 3 осям.
- Вибрации: менее 10 Гц , амплитуда половины пика 2 мм.
- Вибрации: от 10 Гц до 100 Гц: 100 мм/сек, более 100 Гц: 8 g.

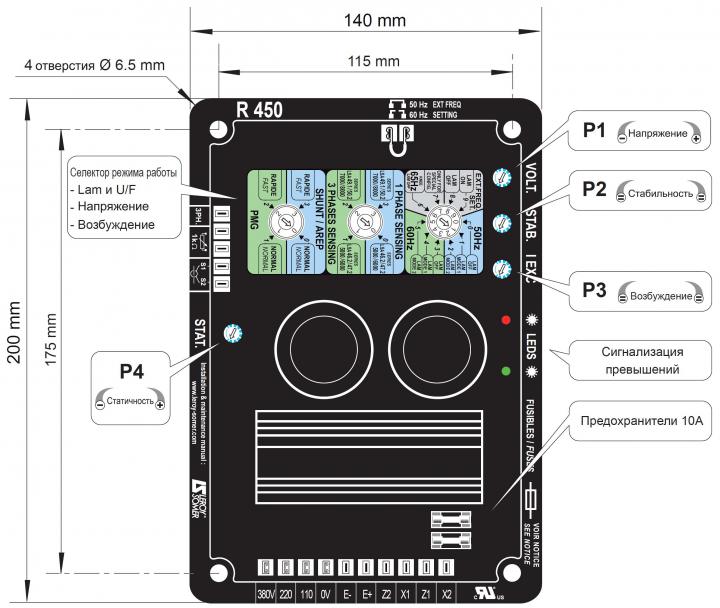

Управление функциями AVR R450 сохранено аналоговым для удобства настройки регулятора на объекте. Для исключения ошибок при настройке, несовместимые режимы работы выбираются селекторами режимов.
Электрические характеристики
- максимальное напряжение питания 150 В - 50/60 Гц
- номинальный ток перегрузки: 10 А - 10 сек
- электронная защита:
- в случае короткого замыкания ток возбуждения уменьшается до значения < 1 А по истечении 10 секунд.
- в случае потери контрольного напряжения ток возбуждения уменьшается до значения < 1 А через 1 секунду в режиме AREP/SHUNT и через 10 секунд в режиме PMG.
- в случае перевозбуждения ток уменьшается с задержкой по времени.
- Предохранители быстрого действия: F1 на X1 и F2 на Z2 10 А; 250 В
- Измерение напряжения
• клеммы 0-110 В = от 95 до 140 В
• клеммы 0-220 В = от 170 до 260 В
• клеммы 0-380 В = от 340 до 528 В
в случае других значений напряжения необходимо использовать согласующий трансформатор.
- Стабилизация напряжения ±0,5%
- Измерение тока: (параллельная работа по статизму): клеммы S1, S2, предназначенные для подключения 1 трансформатора тока (ТТ) > 2,5 ВА cl1, ток вторичной обмотки 1 А или 5 А.
Регулирование статизма при параллельной работе:
- от 0 до 8% с cos Ø в 0,8 для выходного напряжения 400 В
- от 0 до 14 % с cos Ø в 0,8 для выходного напряжения 240 В
- от 0 до 8 % для выходного напряжения 110 В с повышающим трансформатором
(коэффициент 4), установленным в цепи измерения напряжения напряжения.
Фунция облегчения приема нагрузки дизелем LAM
Для облегчения примема нагрузки турбированными дизелями, а так же управления величинами переходных отклонений напряжения при сбросе и набросе нагрузки в схему АВР R450 введен модуль LAM (Load Acceptance Module).
Данный модуль обеспечивает управление возбуждением синхроного генератора с тем, чтобы снижение выходного напряжения в пределах, допустимых ГОСТ 13822-82. Электроагрегаты и передвижные электростанции дизельные.
На следующих графиках приведены зависимости выходного напряжения и выходной частоты от времени при активации модуля LAM (выделенная линия) и с деактивированным модулем LAM (штриховая линия):
Дополнительное оборудование регулятора напряжения R450
Для расширения функций, регулятор напряжения комплектуется следующим дополнительным оборудованием:
- Трансформатор тока для параллельной работы с номинальным током вторичной обмотки 1 А или 5 А в зависимости от положения потенциометра P4.
- Трансформатор напряжения (согласующий трансформатор)
- Потенциометр дистанционного регулирования напряжения: 1 k Ω, 0,5 Вт мин.:
диапазон регулирования ± 5% (центровка диапазона потенциометром внутреннего
напряжения P1). (Для расширения диапазона регулирования может также использоваться потенциометр 470 Ω).
- Модуль R 726: трансформирование системы регулирования для параллельной работы с сетью бесконечной мощности, регулирование cos φ (2F), уравнивани напряжений синхронных генераторов и сети до их параллельного соединения с сетью (3 F), соединение с системой генераторов, уже работающих параллельно (4F).
- Модуль R 729 : тоже самое. что и R 726 с дополнительными функциями: обнаружение неисправности диодов, вход 4 - 20 мА, возможность регулирования кВАр.
Указания по эксплуатации
Более подробная информация о технических характеристиках и эксплуатации автоматического регулятора напряжения R450 изложена в Руководстве по установке и обслуживанию № 4531с.
