R250: Автоматические регуляторы напряжения синхронных генераторов серии LSA производства Leroy-Somer (Лерой Сомер)

В статье приводится описание и технические характеристики автоматических регуляторов напяржения R250 синхронных генераторов серии LSA производства Leroy-Somer. Приводятся ссылки на нормативную и техническую документацию.

Общая информация



Автоматический регулятор напряжения R250 предназначен для управления током возбуждения статорной обомтки возбудителей синхронных генераторов серии LSA с системой возбуждения SHUNT. Синхронные генераторы с системой возбуждения SHUNT, укомплектованные AVR R250, соответствуют ГОСТ Р 52776-2007. Машины электрические вращающиеся. Номинальные данные и технические характеристики.

Данный регулятор напряжения является цифровой микропроцессорной системой и разработан взамен устаревшего аналогового регулятора R230 и имеет те же установочные размеры и электрические подключения. От аналогового предшественника АРН R250 отличается большей надежностью, точностью поддержания напряжения, меньшей скоростью реакции, большим диапазоном настройки стабильности агрегата, наличием модуля LAM облегчения приема нагрузки дизельным двигателем.

АРВ R250 имеет высокую стойкость к внешним воздействующим факторами:

- Температура эксплуатации: от - 30° C до + 65° C.

- Температура хранения: от - 55° C до + 85° C.

- Ударные нагрузки на основание: 9 g по 3 осям.

- Вибрации: менее 10 Гц , амплитуда половины пика 2 мм.

- Вибрации: от 10 Гц до 100 Гц: 100 мм/сек, более 100 Гц: 8 g.

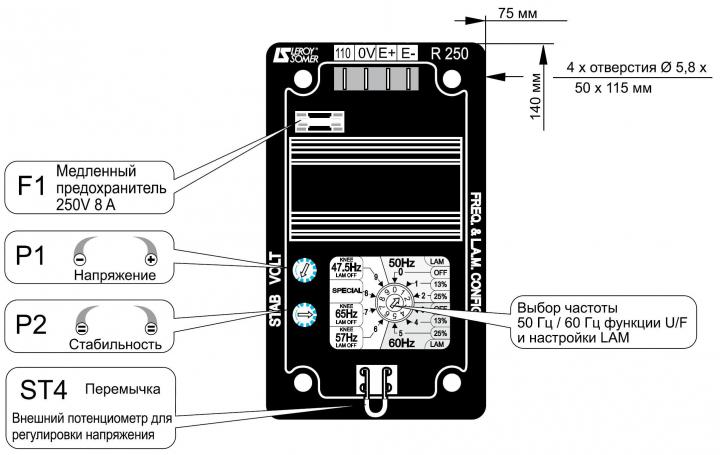

Автоматический регулятор напряжения R250

Управление функциями AVR R250 сохранено аналоговым для удобства настройки регулятора на объекте. Для исключения ошибок при настройке, несовместимые режимы работы выбираются селекторами режимов.



Электрические характеристики



- Номинальный ток возбуждения: 5A

- Максимальный ток возбуждения : 7A в течение 10 s.

- Точность стабилизации напряжения: ±0,5%.

- Диапазон напряжений питания и измерения: 85 - 139 В (50/60 Гц).

- Короткое время отклика 500 мс. Переходное отклонение напряжения в пределах ±20%.

- Защита питания предохранителем 8 А, в случае замены: Предохранитель быстрого действия T084013T компании Ferraz-Shawmut 8 А FA 250 В, мощность размыкания 30 кА.



Фунция облегчения приема нагрузки дизелем LAM



Для облегчения примема нагрузки турбированными дизелями, а так же управления величинами переходных отклонений напряжения при сбросе и набросе нагрузки в схему АВР R250 введен модуль LAM (Load Acceptance Module).

Данный модуль обеспечивает управление возбуждением синхроного генератора с тем, чтобы снижение выходного напряжения в пределах, допустимых ГОСТ 13822-82. Электроагрегаты и передвижные электростанции дизельные.

На следующих графиках приведены зависимости выходного напряжения и выходной частоты от времени при активации модуля LAM (выделенная линия) и с деактивированным модулем LAM (штриховая линия):

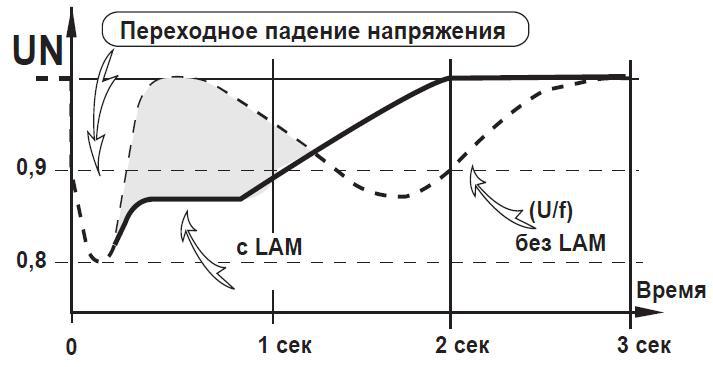

График изменения напряжения при подключении LAM

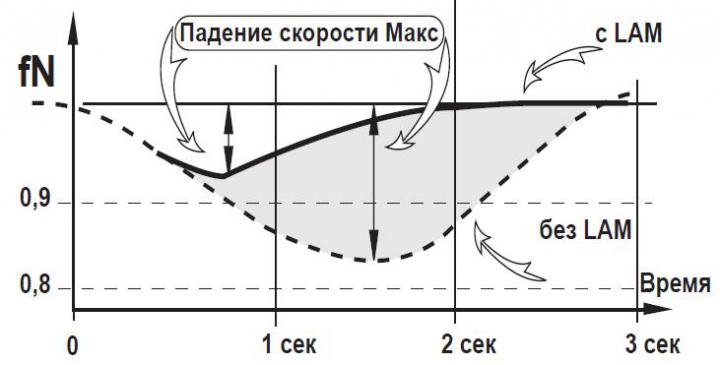

Грфик изменения скорости вращения при подключении модуля LAM



Указания по эксплуатации



Более подробная информация о технических характеристиках и эксплуатации автоматического регулятора напряжения R250 изложена в Руководстве по установке и обслуживанию № 4067b.

Об Emerson (Эмерсон):

Emerson (NYSE: EMR), имеет штаб-квартиру в городе Сэнт Луис (St. Louis), штат Миссури (Missouri) Соединенные Штаты Америки (USA) и является мировым лидером в синтезе технологий и инжиниринга для обеспечения инновационных решений для заказчиков промышленного, коммерческого и потребительского секторов по всему миру. Компания состоит из пяти бизнес сегментов: Process Management (Управление Процессами), Industrial Automation (Промышленная Автоматизация), Network Power (Питание Сетей), Climate Technologies (Климматические Технологии) и Commercial & Residential Solutions (Коммерческие и Бытовые Решения). Объем производства в 2011 финансовом году составил $24,2 миллиарда. Больше информации Вы можете найти на сайте www.emerson.com.

Об Emerson Industrial Automation TM:

Emerson Industrial Automation (Эмерсон Промышленная Автоматизация), подразделение Эмерсон (Emerson), обеспечивающее технологии, которые позволяю заказчикам из шировкого спектра отраслей увеличивать производительность, эффективность и качество. Спектр продуции включает синхронные генераторы, электродвигатели и преобразователи частоты, устройства распределения электроэнергии и жидкостей, устройства передачи механической энергии и трансмиссии, ультразвуковые системы пайки и решения по автоматизации. Emerson включает следующие бренды: Appleton, ASCO, Branson Ultrasonics, Browning, Control Techniques, Kop-Flex, Leroy-Somer, McGill, Morse, Numatics, O-Z/Gedney, Rollway, SealMaster, and System Plast. Болше информации Вы найдете на сайте www.EmersonIndustrialAutomation.com.

О Leroy-Somer:

Leroy-Somer является одним из мировых лидеров по производству электромеханических и электронных приводных систем и промышленных синхронных генераторов. Подразделение группы Эмерсон (Emerson), Leroy-Somer является французской компанией с 9700 сотрудниками, 32 заводами и 470 сервисными центрами и офисами продаж по всему миру. В 2011 компания достигла оборота €1292 миллиона.
