Leroy-Somer участвует в реконструкции вальцового пресса горячей штамповки

При моедрнизации печатного оборудования заказчики предъявляют требования не только к восстановлению работоспособности печатных машин, но и изучают возможность увеличения их производительности за счет применения современных технических решений. Как показывает опыт, в устаревшем оборудовании имеется потенциал к существенному увеличению производительности за счет применения высокопроизводительных приводных систем.

Условия применения электропривода в проекте Mécanélec

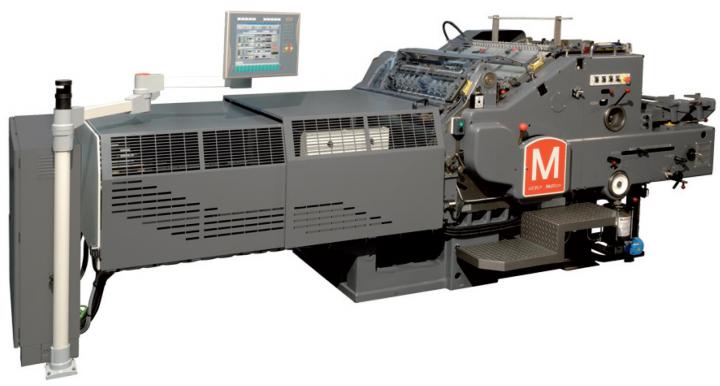

вальцовый пресс горячей штамповки me90p для рельефной печати и золочения этикетокВ течение 20 лет компания Mécanélec занимается реконструкцией валов печатных машин и прессов горячей штамповки. С теченем времени вальцы таких машин подвергаются износу и для обеспечения высокого качества печати требуется их замена.

Следуя запросам заказчиков и выбирая в качестве приоритета создание качественного и высокопроизводительного решения для своих заказчиков, компаия Mécanélec привлекла Leroy-Somer для модернизации приводной системы штамповочного пресса.

В результате совместной работы, компаниям Mécanélec и Leroy-Somer удалось реализовать потенциал по увеличению производительности, заложенный в устаревшем печатном оборудовании.

Решение Leroy-Somer для автоматизации пресса горячей штамповки

Leroy-Somer и Mécanélec совместно начали работу над проектом реконструкции пресса ME90P использующегося для печати рельефных этикеток с золоченым орнаментом для бутылок вина и крепких спиртных напитков. После изучения работы машины, четыре ее электропривода было предложено заменить на компактные современные электроприводы Leroy-Somer.

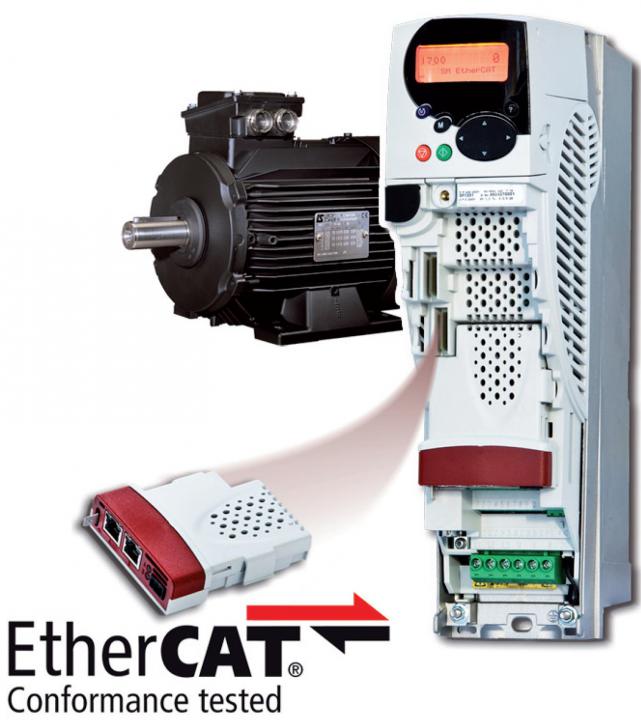

В качестве главного электропривода машины, приводящего в движение всю механическую часть системы использовался устаревший щеточный электродвигатель "Schrage". Он был заменен на асинхронный электродвигательпреобразователь частоты unidrive sp с асинхронным электродвигателем lsmv 160 и модулем EtherCAT LSMV 160 мощностью 11 кВт, управляемый преобразователем частоты Unidrive SP 16T. Три шаговых электродвигателя, предназначенных для нанесения позолоты были заменены тремя серворедукторами Dynabloc Pjn 801 с серводвигателями Unimotor FM 75, управляемыми преобразователями частоты Digitax ST Base 1,5A. Каждый из четырех преобразователей частоты укомплектован модулем SM-EtherCAT, используемым для настройки параметров преобразователей частоты в единой промышленной сети EtherCAT. Эти модули обеспечивают высокоскоростное управление и мониторинг параметров преобразователей частоты через интернет.

Мехатронное решение, предложенное компанией Leroy-Somer обеспечило высокую гибкость штамповочного пресса и достижения производительности от 2000 до 3000 листов в час. Такое комплектное решение с преобразователями частоты Unidrive SP и Digitax ST, работающими в сети EtherCAT получило хорошие отзывы заказчиков и было применено компанией Mécanélec для модернизации всех прессов этого типа.

Приводные системы в решении Leroy-Somer

  • Асинхронный электродвигатель: LSMV 160MR
  • Синхронный серводвигатель: Unimotor Fm 75
  • Планетарный серворедуктор: Pjn 801
  • Преобразователи частоты: Unidrive SP 16T и Digitax ST 1,5A TB
  • Модули связи: SM-EtherCAT

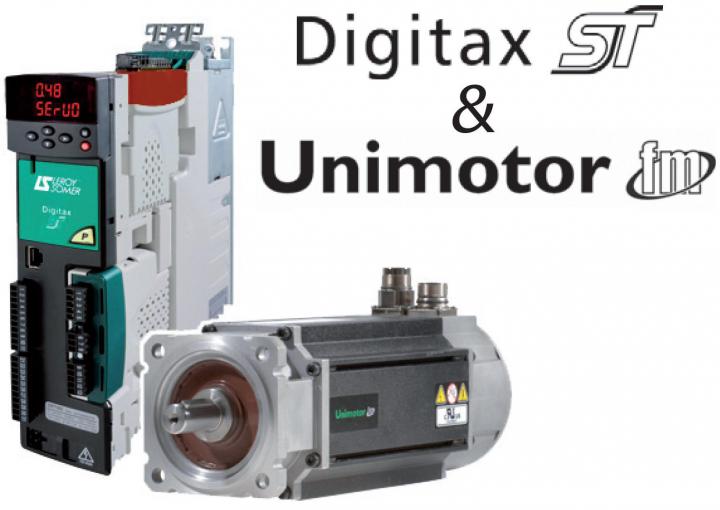

сервопривод Digitax ST и серводвигатель Unimotor FmКлючевые факторы успеха Leroy-Somer

  • Увеличение производительности линии за счет регулирования скорости
  • Сокращение времени приладки за счетрегулирования скорости
  • Техническая поддержка специалистами компании Leroy-Somer
  • Быстрая и простая диагностика машины за счет дистанционного доступа к параметрам через сеть Ethernet
