Varmeca: электродвигатель с регулируемой скоростью обеспечивает снижение эксплуатационных расходов при обработке сточных вод

Устаревшие системы с механическим вариатором могут вызывать серьезные аварии и существенное увеличение эксплуатационных расходов. Компанией Leroy-Somer разработана серия электродвигателей со встроенными преобразователями частоты Varmeca для замены механических вариаторов скорости. Данный электропривод совмещает все преимущества преобразователей частоты и возможность ручного управления электроприводом по месту установки. Кроме этого, при ретрофите систем, особенно на открытом воздухе, отсутствует необходимость выделенного места для установки преобразователя частоты и дополнительного кабель-канала для прокладки кабеля к преобразователю частоты. Примером успешного применения электропривода Varmeca является замена механического вариатора на насосе перекачки канализационного ила в компании "Вода Темзы".

Отстойники канализационного ила в Свиндоне, Великобритания (Swindon, Unighted Kingdom) предприятия "Вода Темзы" (Thames Water) длиетельное время испытывали существенные проблемы. Эти проблемы были вызваны авариями на предприятии, приводя к чрезмерным затратам на эксплуатацию насосных установок, простоям и высокому уровню шума в здании.

Рассматриваемая система предназначена для перекачки под землей осажденного слоя канализационного ила из механического барабана в гомогенизатор ила, однако в данной системе постоянно возникали аварийные ситуации. Система, перекачивающая до 16 кубометров канализационного ила в час начала становиться все более ненадежной и неэффектинвной. Компания Thames Water выявила необходимость модернизации и данное подразделение было выделено как идеальный кандидат на включение в программу энергосбережения.

Немецкй производитеьл насосов Seepex был выбран компанией Thames Water для определения причины возниконовения проблем и выработки решения. Seepex был выбран в качестве консультанта компании Thames Water по повышению эффективности перекачки канализационного ила и программе оптимизации.

Seepex так же является долгосрочным партнером компании Leroy-

Somer и на протяжении многих лет они удовлетворены качеством исполнения, надежностью и эффективностью, которые предоставляет им продукция Leroy-Somer.

Seepex поставляет насосы для экологических проектов, а так же для пищевой, целлюлозно-бумажной и химической отраслей промышленности. Вся продукция Seepex изготавливается в Германии и продается по всему миру. Seepex имеет богатый опыт борьбы с механическими проблемами, связанными с перекачиванием канализационного ила и процессами его переработки в Великобритании.

Первоочередной задачей Seepex в Свиндоне было обнаружение причин аварий. Тревор Хокли (Trevor Hockley) из команды технической поддержки продаж Seepex объясняет: "Происходили серьезные аварии. Были сомнения по поводу приводной системы насоса - ременного вариатора. Происходило большое количество пусков и аварий с достижением высоких скоростей. Все это влияло на оборудование. Износ шкивов и ремней вариатора существенно превышал нормальную величину и состояние подшипников было критическим."

Решение, предложенное Seepex заключалось в применении мотор-редуктора со встроенным преобразователем частоты Varmeca 30 мощностью 5,5 кВт для замены вариатора, который был близок к критическому состоянию.

Seepex установила электропривод насоса вместе с системой ультразвукового контроля, которая управляла скоростью насоса в зависимости от выхода ила из отстойника. Это исключило необходимость применения ручного механического вариатора и эксплуатационные расходы, с ним связанные. Директор по развитию бизнеса Seepex Мартин Гильман (Martin Gillman) сказал: "Говоря проще, самым эффективным способом устранения аварийных ситуаций и снижения монтажных и эксплуатационных расходов была установка электродвигателя со встроенным преобразователем частоты Varmeca 30 в комбинации редуктором и винтовым насосом BN26-12, производства Seepex. Управляемая преобразователем частоты Varmeca регулирует насос и это является идеальным решением задачи. Техническое обслуживание вариатора ушло в прошлое, а срок службы статора и ротора значительно увеличился за счет снижения частоты пусков/остановов и снижения частоты вращения электродвигателя. Таким образом Varmeca 30 помогает снизить эксплуатационные расходы и увеличить эффективность."

мотор-редуктор с электродвигателем со встроенным преобразователем частоты varmecaЭлектродвигатели и мотор-реукторы со встроенным преобразователем частоты Varmeca 30 подходят для влажных и запуленных сред. В течение более чем 15 лет, покупатели Varmeca получают преимущества интегрированного решения с регулируемой скоростью, гарантированной производительности в жестких условиях эксплуатации, энергосбережения, снижения стоимости монтажа, более легкого ввода в эксплуатацию, гибкости и безопасности в использовании. Varmeca 30 имеет следующие конструктивные особенности:

  • степень защиты IP 65;
  • алюминиевый корпус для оптимального охлаждения
  • конструкцию без зон накопления жидкости
  • электронные цепи, залитые каучуковым компаундом
  • систему покраски, подходящую для агрессивных сред
  • сертификат ATEX от INERIS взрывобезопасности для атмосфер, содержащих врывоопасную пыль зон 21 и 22.

Линейка Varmeca охватывает мощности от 0,25 до 11 кВт при температурах окружающего воздуха от -20°C до +40°C, без снижения мощности и может устанавливаться на все электродвигатели и мотор-редукторы производства Leroy-Somer. Имеются модели для всех типов однофазного и трехфазного напряжения 110, 230 и 400 В. Эта линейка универсальная и удобна для производителей оборудования и машиностроителей в задачах регулирования скорости для насосов, вентиляторов и гомогенизаторов (мешалок).

Алгоритмы управления скоростью Varmeca могут работать как в простых, так и в сложных системах. Varmeca может задавать время цикла, плавный пуск и останов, может управляться от локальных органов управления на электродвигателе или удаленно, через цифровые, аналоговые или последовательные интерфейсы.

Система Varmeca имеет все необходимые функции регулируемого электропривода и не требует сложной установки преобразователя частоты. Varmeca поставляется с предустановленными заводскими настройками и не требует обслуживания.

Капитальные затраты на установку электродвигателей с классом эффективности EFF1 с преобразователями частоты могат быть возмещены по схеме Расширенной Правительственной Компенсации Капитальных Затрат, которая призвана предотвратить климматические изменения.

В Свиндоне обнаружились и другие преимущества внедрения системы Varmeca:

  • исключены вызовы на техническое обслуживание и эксплуатационные расходы на ременный вариатор
  • с момента установки насоса с новым электроприводом, остановки предприятия из-за аварии насоса были исключены
  • управление скоростью вращения насоса осуществляется в автоматическом режиме в соответствии с требуемой производительностью, что увеличивает срок службы системы.

Тревор Хокли заключает: "Новая система увеличивает эффективность насоса устранением малоэффективной механической системы при сохранении обхемных показателей. Мы уверены, что мы обеспечим снижение потребления электроэнергии примерно на десять процентов, из-за проскальзывания ремней и снижения скорости вращения электродвигателя до частоты вращения, требуемой для заданного потока канализационного ила из отстойников.

Varmeca 30 является изящным продуктом, который легко устанавливать и который вдобавок очень эффективен. Мы впечатлены этим комплектным решением."

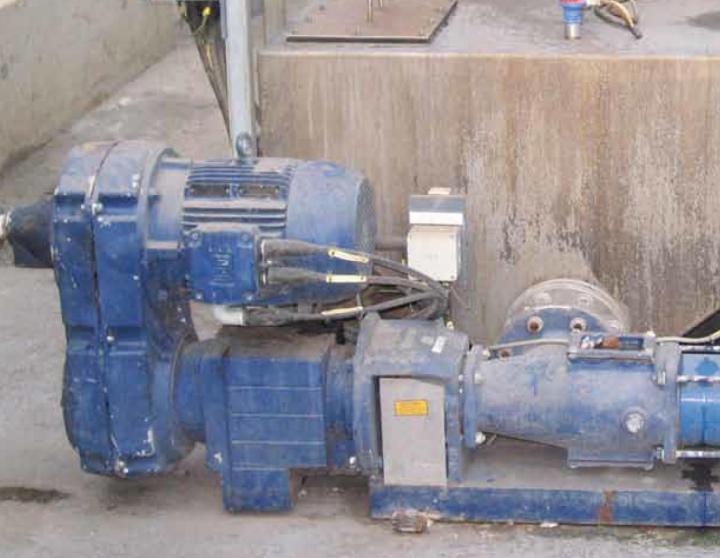

Старая система с ременным вариатором, которая была причиной аварий

Старая система с ременным вариатором, которая была причиной аварий
